Cadre 45 degrés - Deux photos

📄 Description

Réalisation d'un cadre qui change de contenu en fonction de l'endroit où l'on est.

💰 Coût estimation	📊 Difficulté	⚖️ Licence	⏱️ Durée
40,00 €	🔴🔴🔴🔴⚪ Difficile	CC-BY	2 heures

---

Outils & Matériaux

Matériaux	Outils
- Planche de contreplaqué 4mm peuplier	- inkscape
- Colle à bois	- Trotec Speedy 400
- Papier à poncer	- jobcontrol
	- Ponceuse

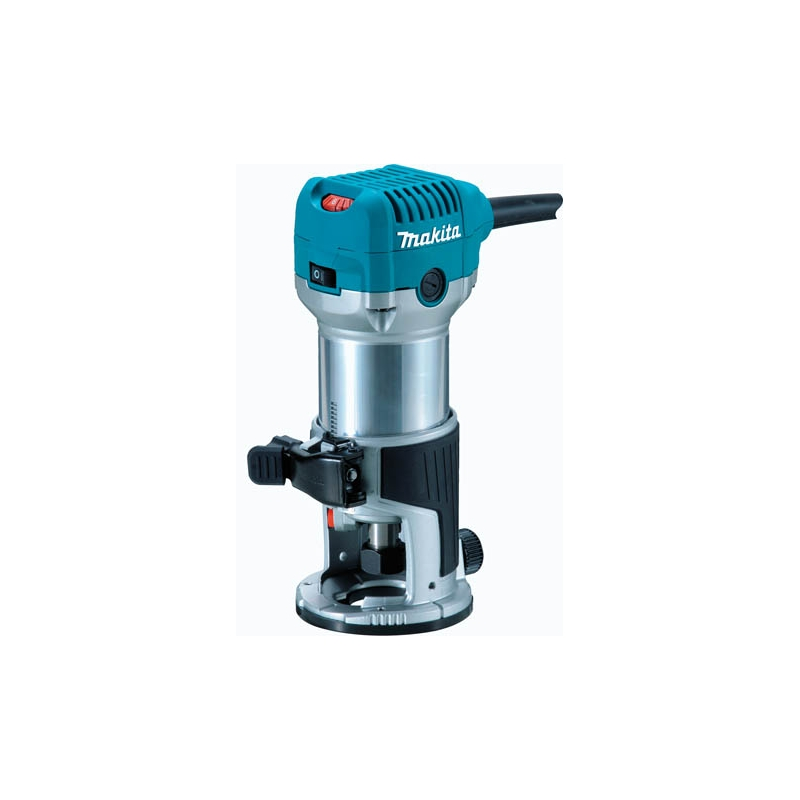

	- Défonceuse / affleureuse avec fraise à 45°

Fichiers

N/A

Étape 1 - Choix et dessin sur Inkscape

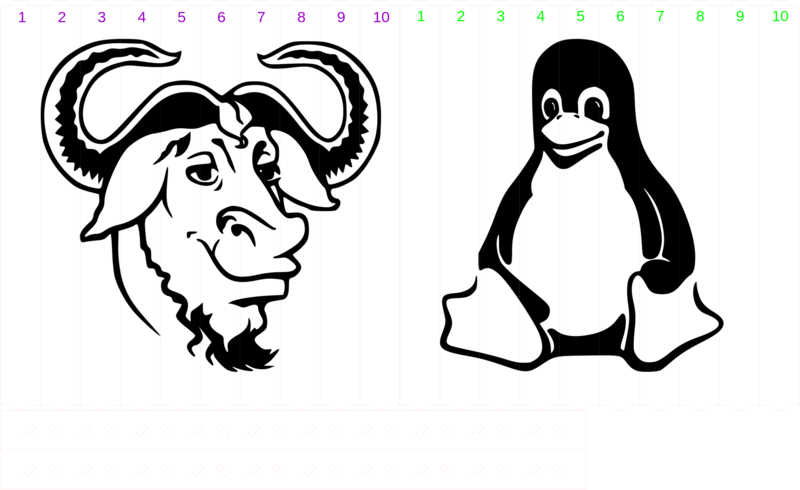

Dessin des lamelles (ici 300mm x 30mm). Ne pas oublier d’ajouter les encoches.

Je suis parti sur des illustrations de 250mmx250mm en N/B.

Suppression des doubles lignes pour gagner du temps machine.

Découpe

• Puissance : 100
• Vitesse : 0.75

Gravure

• Puissance : 100
• Vitesse : 100

Étape 2 - Affleureuse à 45 °

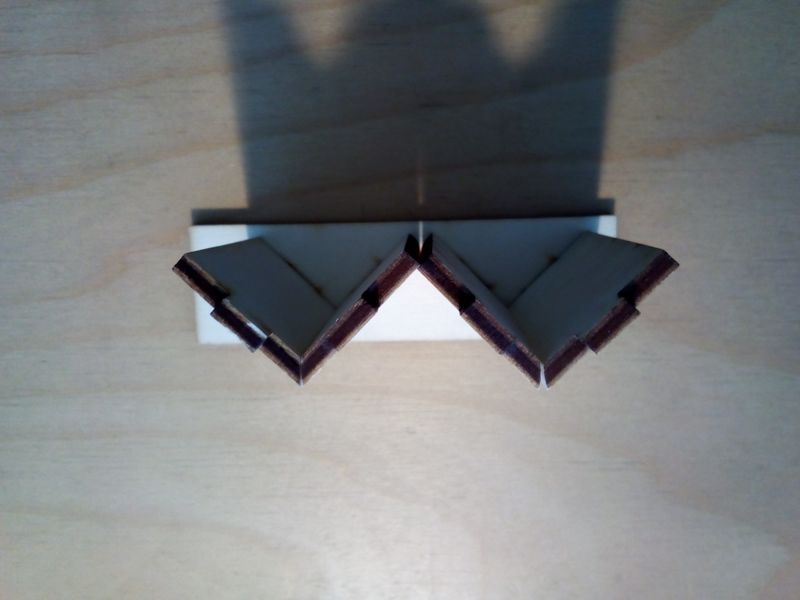

Après la gravure et la découpe, passage à l’affleureuse pour avec des lamelles avec des tranches à 45° –

Pourquoi ? Afin de ne pas avoir de grosses lignes sur les images lorsque les lamelles sont emboitées.

Finition :

• Encollage pour avoir une solidité relative surtout pour le transport.
• Ajout de deux petits trous et fil de pêche afin d’accrocher le tout.

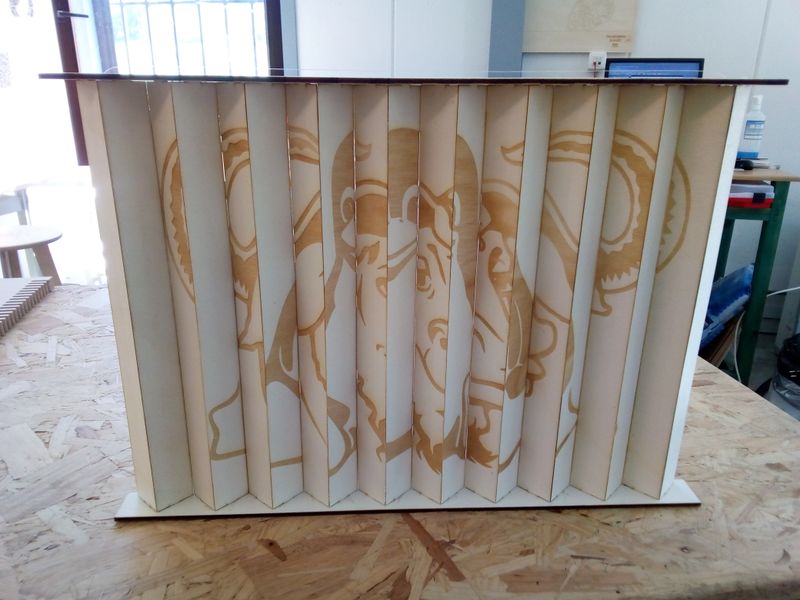

Étape 3 - Résultat
