Farde Présentation en Bois

📄 Description

Création d'une farde personnalisée en bois avec "living hinge" (charnière invisible) Format pouvant contenir du format A4

💰 Coût estimation	📊 Difficulté	⚖️ Licence	⏱️ Durée
20,00 €	🟠🟠🟠⚪⚪ Moyen	CC-BY	1 heure

---

Outils & Matériaux

Matériaux	Outils
- Planche de contreplaqué 4mm peuplier	- inkscape
	- Trotec Speedy 400
	- jobcontrol

Fichiers

Boite_living_hinge_yourlab.svg

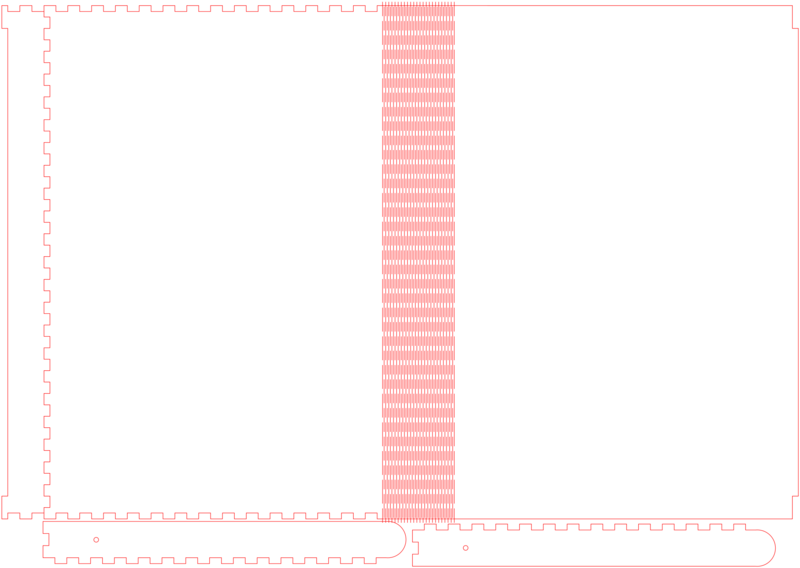

Étape 1 - Design de la boîte

Travail sur Inkscape avec plugin "boîte à encoches" et Living Hinge.

Suppression des doubles lignes pour gagner en temps machines.

ATTENTION : Pour l'ajout du Living Hinge, bien calculer la demi-circonférence et surtout ne pas oublier d'ajouter une épaisseur matière pour bien fermer la boîte. Dans mon cas, j'ai ajouté 3,75mm (malgrè que les planches sont vendues en 4mm). Donc bien prévoir son tracé en fonction de l'épaisseur réelle des planches.

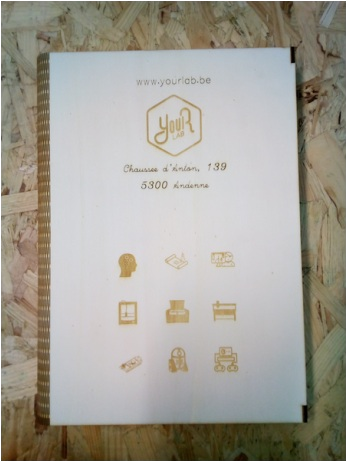

Étape 2 - Gravure

Ici, vous pouvez ajouter ce que vous souhaitez.

Attention, plus vous ajoutez de gravure plus le temps explosera et donc votre porte-feuille.

Ici, pour le texte www.yourlab.be et l'adresse, j'ai utilisé un plugin dans Inkscape qui s'appelle Texte Hershey (dans rendu) qui m'a permit de faire du marquage au lieu de la gravure (gain de temps)

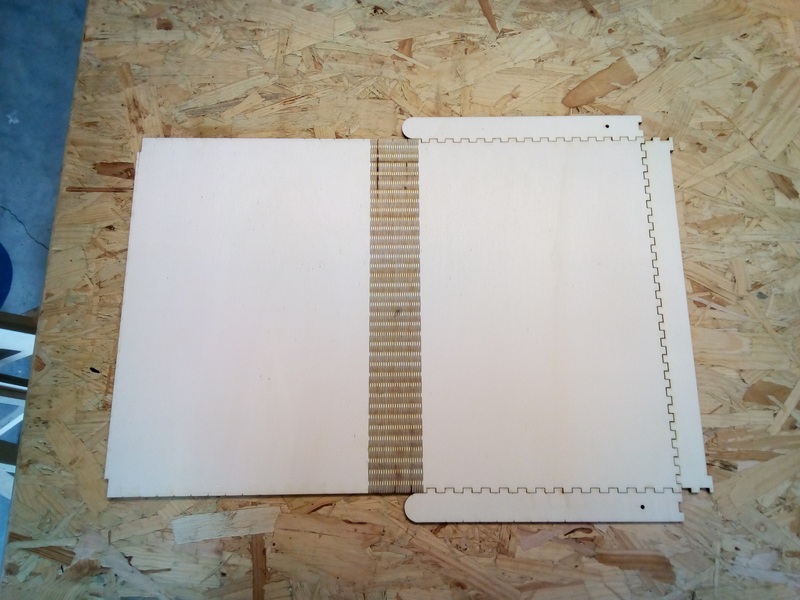

Étape 3 - Découpage à la laser

Voici les réglages sur la Trotec Speedy 400

Découpe

Puissance : 100

Vitesse : 0.75

Temps : ~14 minutes

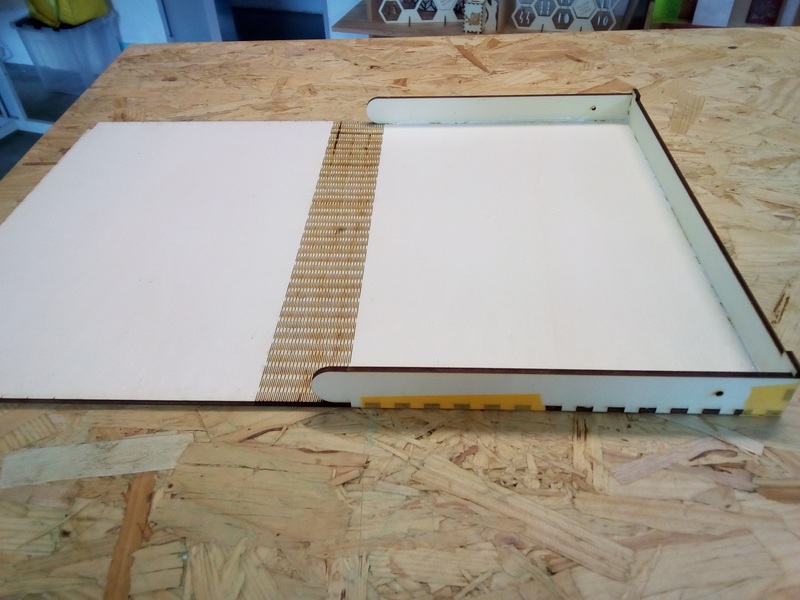

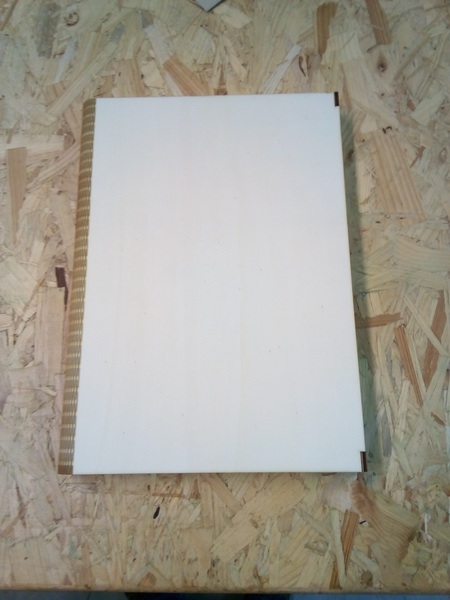

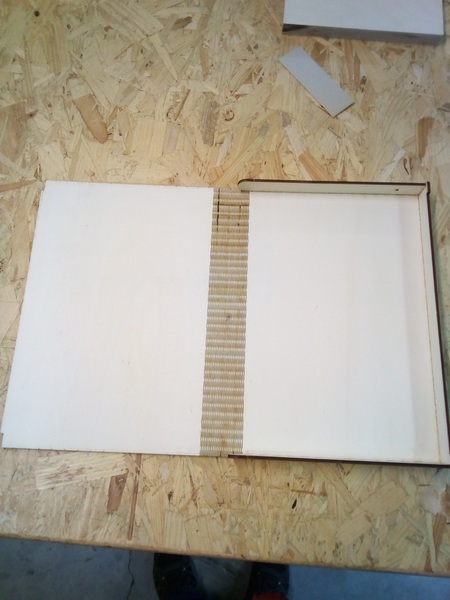

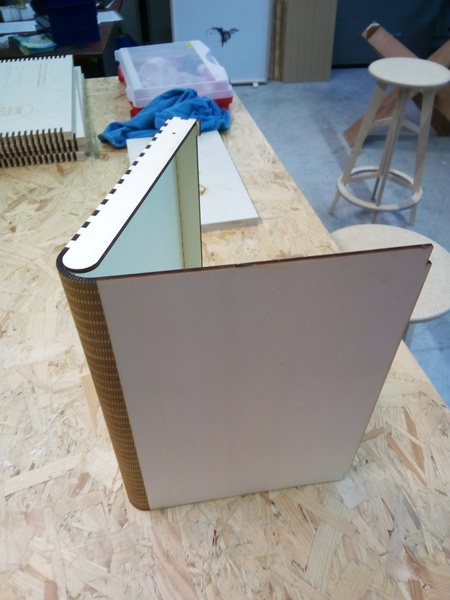

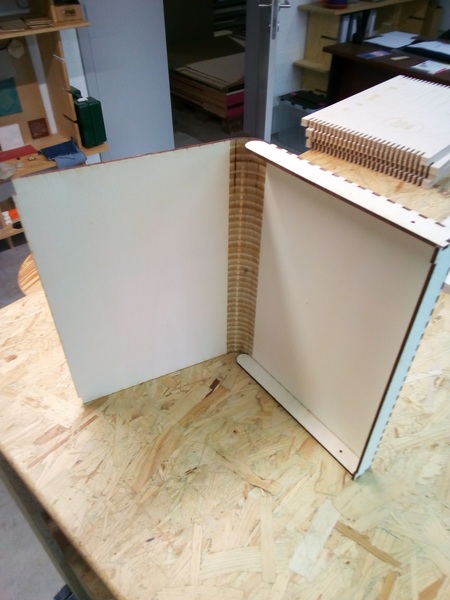

Étape 4 - Emboîter et coller

Coller les différentes pièces pour plus de résistance avec de la colle à bois.

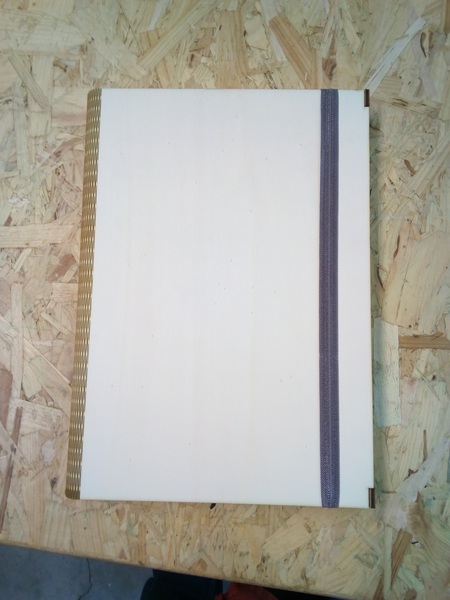

Étape 5 - Ajouter l'élastique

Bande élastique trouvée en magasin type "Action", "123", solderie

Notes et références

Living Hinge : Une charnière vivante est une charnière flexible mince faite du même matériel que les deux pièces rigides qu'il connecte, plutôt que du tissu, du cuir, ou un autre matériel flexible.
