Générateur de support de tampon laser

Outil web de conception paramétrique pour découpe laser
Projet fab-c (ULB Charleroi) — Mars 2025

Link : https://gitlab.com/sylden73/stamp-holder-generator/-/tree/5756d05f9a16b325dfd2ff516381d937525010c7/

📋 Description

Générateur HTML/CSS/JS standalone permettant de créer des plans de découpe laser pour supports de tampon personnalisés. Le système utilise un assemblage mécanique par emboîtement de deux formes croisées perpendiculairement, sans colle (sauf pour la gomme).

Caractéristiques

Interface paramétrique intuitive
Export SVG (vectoriel) et PDF (vectoriel)
Dimensions réelles en millimètres
Zéro dépendance serveur (fonctionne 100% offline)
Optimisation matière (espacement réduit)
Code couleur laser standard

🎯 Utilisation

En ligne

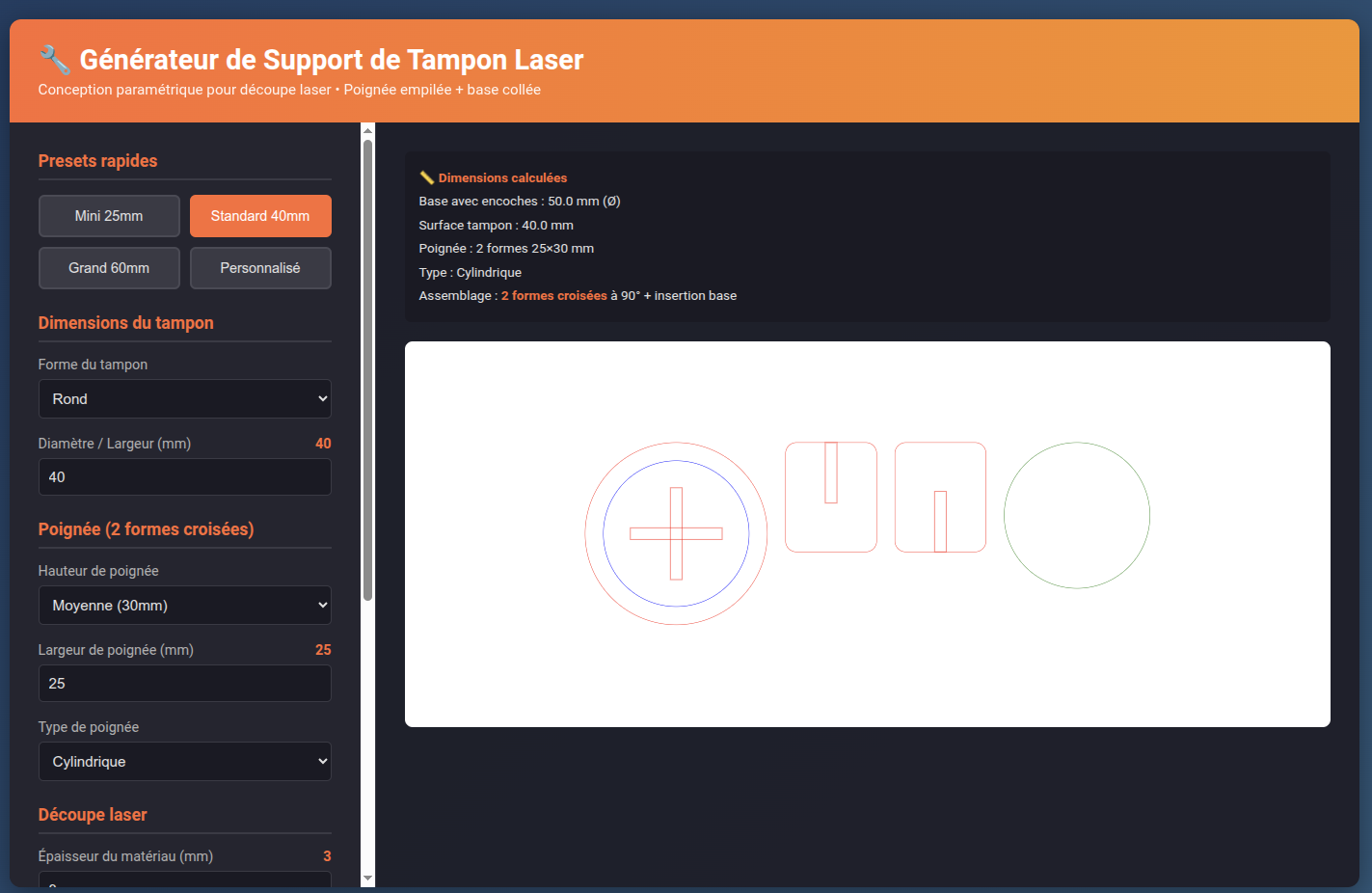

Ouvrir stamp-holder-generator.html directement dans un navigateur moderne (Chrome, Firefox, Edge).

Paramètres ajustables

Forme tampon : Ronde ou carrée
Diamètre : 15-100 mm
Hauteur poignée : Basse (20mm) / Moyenne (30mm) / Haute (40mm) / Personnalisée
Largeur poignée : 15-50 mm
Type : Cylindrique ou Ergonomique (taille de guêpe)
Épaisseur matériau : 1,5-10 mm
Jeu de montage : 0-1 mm (compensation kerf laser)

Presets rapides

Mini 25mm : petit tampon, poignée 18×20mm
Standard 40mm : usage courant, poignée 25×30mm
Grand 60mm : gros tampon, poignée 32×40mm

📐 Principe d'assemblage

4 pièces découpées

Base avec croix d'insertion (encoches larges = largeur forme, épaisseur = matériau + jeu)
Forme A : fente depuis le HAUT jusqu'à mi-hauteur
Forme B : fente depuis le BAS jusqu'à mi-hauteur
Gomme : mousse/caoutchouc pour empreinte

Montage

Insérer Forme A verticalement dans la branche verticale de la croix de la base
Insérer Forme B verticalement dans la branche horizontale de la croix
Les deux formes se croisent à mi-hauteur grâce à leurs fentes partielles → poignée en croix solide
Coller la gomme sur la base

Assemblage bois : 100% mécanique, zéro colle

🎨 Code couleur export

Couleur	Usage	Paramètres laser
🔴 Rouge	Découpe bois	Puissance max, vitesse lente
🔵 Bleu	Gravure guide	Puissance faible, marquage
🟢 Vert	Découpe gomme	Puissance adaptée mousse

💾 Exports

SVG

Fichier vectoriel pur (pas de conversion)
Dimensions réelles en mm (width="XXmm")
Compatible Inkscape, Illustrator, LightBurn, RDWorks
Recommandé pour import direct logiciel laser

PDF

Vectoriel (primitives jsPDF, pas de rasterisation)
Format A4 paysage
Prêt à imprimer/envoyer directement au laser
Compatible tout lecteur PDF

🛠️ Technologies

HTML5 / CSS3 : Interface responsive
JavaScript vanilla : Logique paramétrique
jsPDF 2.5.1 : Génération PDF vectorielle
Aucune dépendance serveur : fonctionne offline

📦 Matériaux recommandés

Bois (base + poignée)

Contreplaqué peuplier 3mm (standard)
MDF 3mm (économique)
Bois massif 3-5mm (haut de gamme)

Gomme

Mousse EVA 10mm (souple, facile à découper)
Caoutchouc naturel 8-12mm (résistant)
Linoléum 3mm (gravure fine)

Colle

Colle néoprène contact (gomme → bois)
Colle à bois (si renfort emboîtements souhaité)

📊 Workflow de production

Voir WORKFLOW_FABRICATION.md pour : - Temps de fabrication détaillé - Coûts matière et main d'œuvre - Prix de vente conseillés - Production en série

Résumé standard 40mm : - Temps total : 14 min - Coût : 6,12 € - Prix vente : 15 € TTC

🎓 Utilisation pédagogique fab-c

Compétences mobilisées

Conception paramétrique
Optimisation découpe laser (nesting)
Assemblage mécanique par emboîtement
Calcul de tolérances (kerf compensation)
Export fichiers techniques

Niveaux

N0/N1 : Utilisation générateur → export → découpe
N2 : Adaptation paramètres selon matériau
N3 : Modification code source (fork projet)

Intégration formations

Module "Découpe laser : de l'idée à l'objet"
Atelier "Conception paramétrique web"
Projet libre "Objet utilitaire personnalisé"

🔧 Développement

Structure fichiers

stamp-holder-generator.html    # Application standalone complète
WORKFLOW_FABRICATION.md         # Documentation coûts/temps
README.md                       # Ce fichier

Modifications

Le code est commenté et modulaire. Sections principales : - Paramètres globaux (params object) - Génération SVG (generateLaserCutSVG()) - Export PDF (exportPDF()) - Interface UI (HTML + événements)

Améliorations possibles

[ ] Export DXF natif
[ ] Prévisualisation 3D assemblage
[ ] Calcul automatique surface matière
[ ] Templates motifs gomme (texte, logo)
[ ] Multi-langue (EN, NL)

📝 Licence

CC BY-SA 4.0 (Creative Commons Attribution-ShareAlike)

✅ Usage commercial autorisé
✅ Modification autorisée
✅ Distribution autorisée
⚠️ Attribution obligatoire : "Générateur fab-c (ULB Charleroi)"
⚠️ Partage dans les mêmes conditions

👤 Auteur

Sylvain Denis
Facilitateur FabLab & Instructeur FabAcademy
fab-c — ULB Charleroi, Campus du Bois du Cazier

Contact : sylvaindenis.ovh
FabLab : fab-c.be

🙏 Remerciements

Projet développé dans le cadre des activités fab-c avec Claude (Anthropic) comme assistant de développement.

Inspiré des pratiques open-source de la communauté FabLab mondiale et du réseau FabAcademy (MIT-CBA).

📌 Changelog

v1.0 (Mars 2025)

Générateur paramétrique complet
Export SVG et PDF vectoriels
Système emboîtement 2 formes croisées
Interface presets rapides
Documentation workflow fabrication
Optimisation espacement pièces (5mm)

Fabriqué avec ❤️ à fab-c
